歯車の精密三次元測定サービスPRECISION 3D MEASUREMENT
歯車の精密測定代行サービス。 歯車の高精度三次元測定、図面データとの比較測定などの検査表を作成
航空宇宙分野で培われた
精密三次元測定代行サービス
当社の精密測定技術は、航空宇宙、ロボット、医療関連など品質管理の厳しい分野で実績を積み重ねてきました。
また、精密三次元測定機、レーザースキャナーによる非接触３D計測システムなど最新の測定機器を導入し、高精度の測定を行っています。
その他、歯車に必要な噛み合い試験、真円度測定、表面粗さ測定など各種検査、測定機器を取り揃えています。
カールツァイス独自の技術が随所に息づく 高速・高精度測定
- VAST プローブヘッドによる「ポイント測定」＋「スキャニング測定」
- すべての誤差要因を排除する、高精度アクティブスキャニング測定
- 温度変化や振動などリスクを伴う環境下でも高速かつ安定した精度

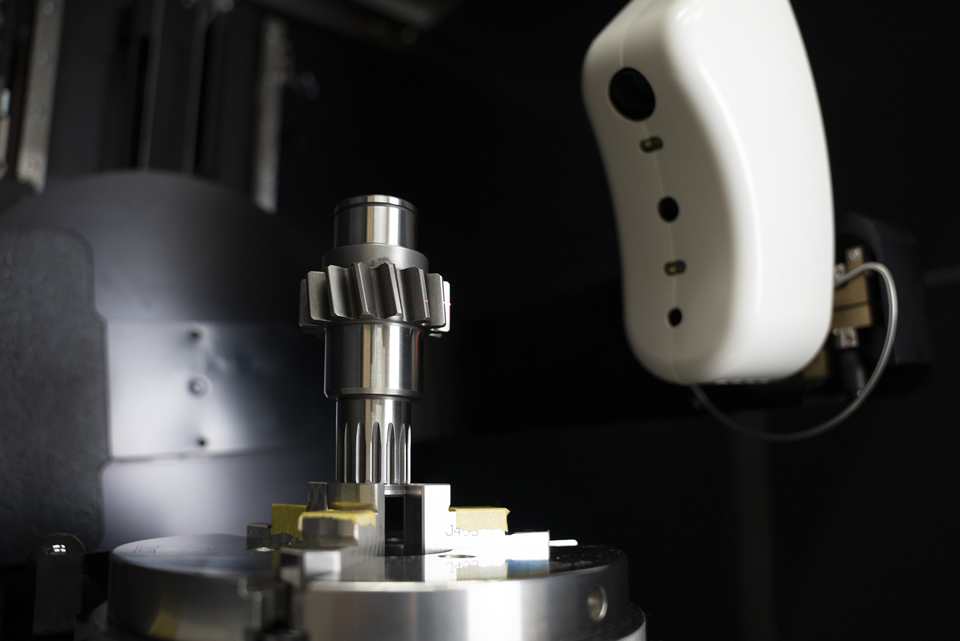

レーザースキャナーによる圧倒的な高速・高精度の3D形状計測
- 耐久性、摩耗性、摺動性などノミナルデータとの比較計測
- 歯車形状の測定
- 120,000点/秒、点同ピッチ20μmの高速・高精度の点群取得
- XYZ3軸＋回転ステージ＋旋回式スキャナアームの5軸自動制御
- 多彩なソフトウェア機能による被検物に最適なレーザースキャン
保有検査・測定設備一覧
| 機械名 | メーカー | 型式 | 最大加工外径/最大加工ピッチ | 台数 |
|---|---|---|---|---|

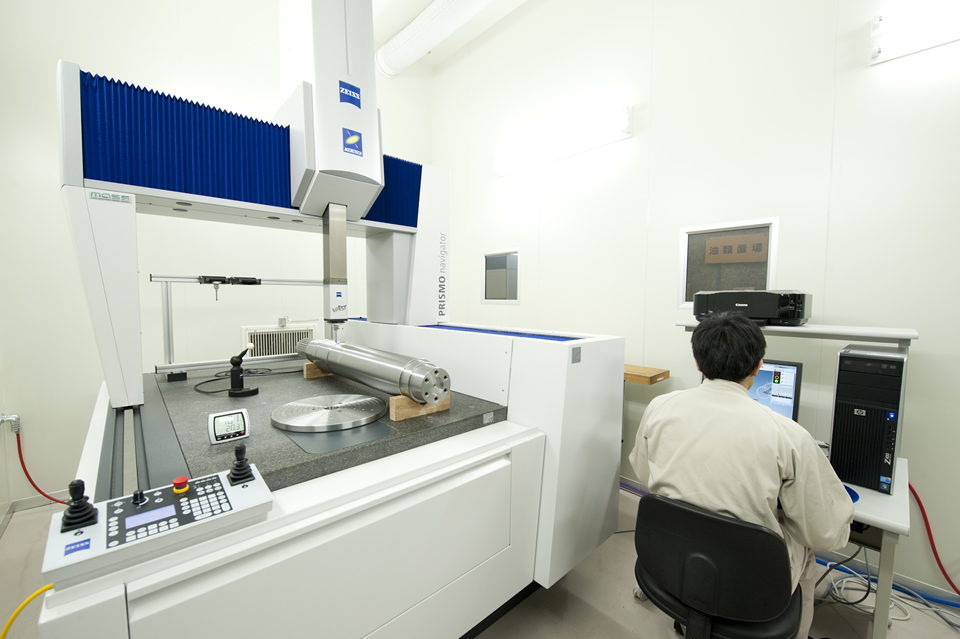

| CNC 三次元測定機 | カールツアイス | PRISMO Navigator | X900-S×Y1500-S×Z650-S | １ |
| 三次元測定機 | ミツトヨ | QM353 | X300-S×Y500-S×Z300-S | １ |
| 三次元測定機 | ミツトヨ | M443 | X385-S×Y400-S×Z300-S | １ |
| 表面粗さ測定器 | 東京精密 | サーフコム | １ | |
| 輪郭形状測定器 | 東京精密 | エンターレコード | １ | |
| 歯車試験機 | 東京テクニカル | TTi-300R | M0.2～M12 OD300 歯幅400 軸長30～520 | １ |
| 非接触式三次元測定機 | ニコン | HN-C3030 | φ300 Z300 | １ |
| 非接触式三次元測定機 | キーエンス | Dφ500×H200 | １ |
測定サービス内容
- 製品の高精度三次元測定
- 製品原器（基準）の構成
- 精密測定による製品の図面化＆加工
- 図面データとの比較測定
よくある質問
Q見本歯車を精密測定して歯車諸元及び歯車の仕様を検査してもらえますか？
はい。歯車の精密測定を行い歯車諸元、歯車の仕様を回答できます。
Q見本歯車を精密測定して図面通り出来ているか検査してもらえますか？
見本歯車を図面を提出していただければ精密測定し、図面通りの完成品か確認します。
Q見本品のスキャニングをお願いできますか？
はい。スキャニングしたデジタルデータを出力できます。必要なデータを打合せします。
Q開発中の歯車の耐久比較測定は出来ますか？

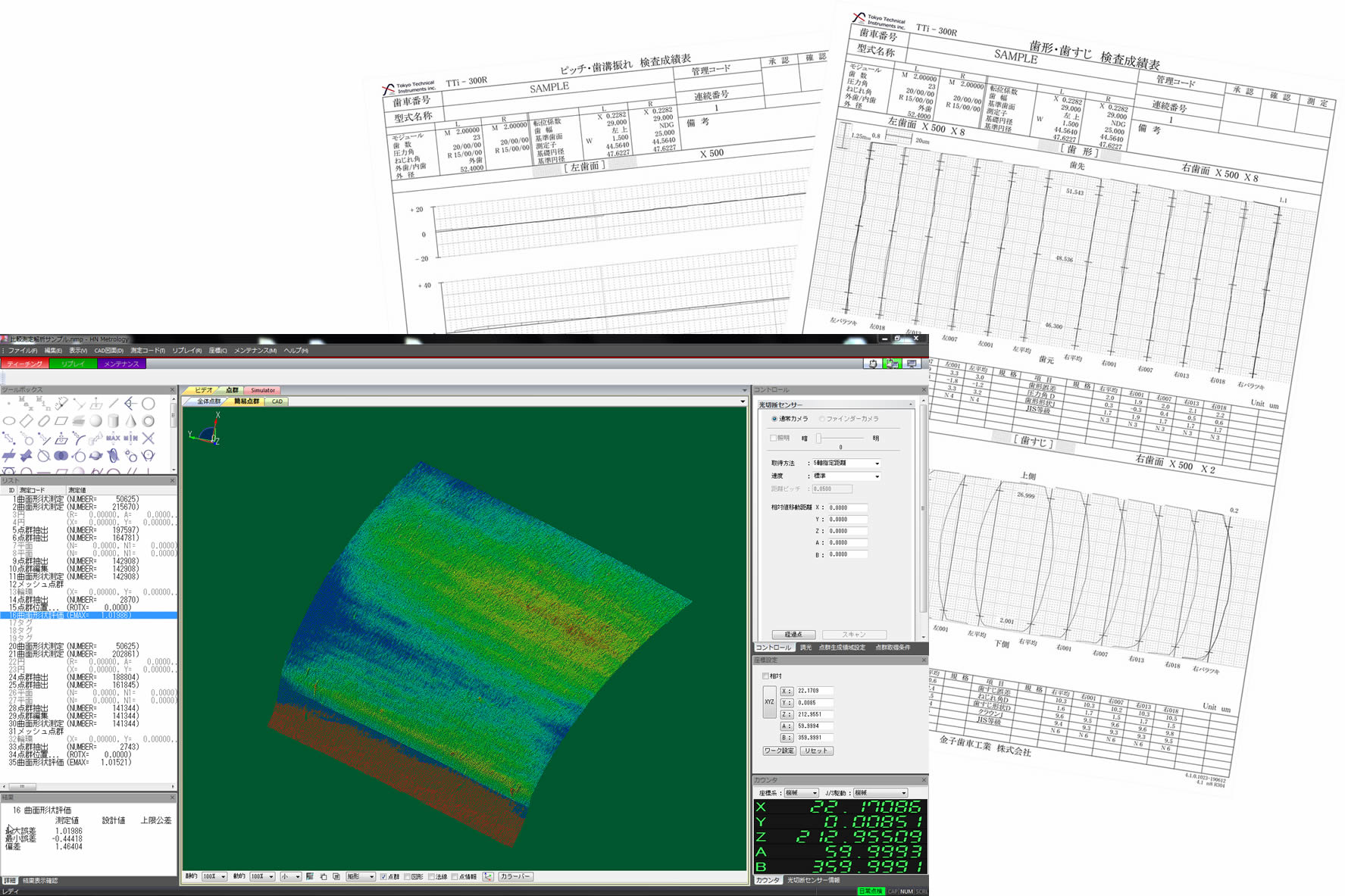

対応します。完成歯車及びCADデータとスキャニング比較測定します。その後動作耐久後再度歯車を支給していただければノミナルデータと比較測定し、耐久での歯車の磨耗や欠損をカラーマップにて提出します。この検査を繰返し行なう事で、歯車の消耗や磨耗を比較してください。
Q費用はどの位かかりますか？
提出するデータ種類やデータの質、量により費用は大きく変わります。まずはお見積りからはじめます。
Q測定サービスに加え、加工提案や加工方法の相談もできますか？
はい。相談のうえ測定サービス内容、加工提案も相談できます。
Q対応地域を教えてください。
製品を郵送いただければ、全国対応します。
